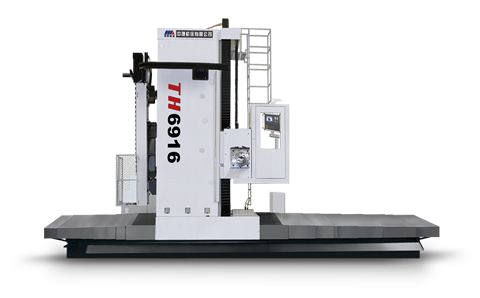

| TK6211 | TK6213 | TK6216 | TK6913B | TK6916B | TK6930×43 | TK6930×43A | ||
| TH6211 | TH6213 | TH6216 | TH6913B | TH6916B | ||||
| 主轴直径 | mm | 110 | 130 | 160 | 130 | 160 | - | - |
| 主轴锥孔 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| 铣轴直径 | - | 221.44 | 260 | 221.44 | 260 | - | - | |
| 主轴转速 | r/min | 10-2000 | 10-2000 | 10-1500 | 10-1500 | 10-1000 | 10-2000 | 10-2000 |
| 主轴最大扭矩 | N.m | 1300 | 2800 | 3500 | 1855/2550 | 3000/4200 | 813 | 813 |
| 滑枕截面 | mm | - | - | - | 480×480 | 480×480 | 300×430 | 300×430 |
| 立柱(滑座)行程X | mm | 4000(每1000递增) | 4000(每1000递增) | 4000(每1000递增) | 4000(每1000递增) | 4000(每1000递增) | 4000(每1000递增) | 4000(每1000递增) |
| 主轴箱(拖板)垂直行程Y | mm | 1500 | 1600 | 2000(2500 | 2000(2500、3000选项) | 2000(2500、3000选项) | 1500 | 1500 |
| 选项) | ||||||||
| 滑枕行程Z | mm | - | - | - | 700 | 700 | 1000 | 1000 |
| 主轴箱摆角A | - | - | - | - | - | - | ±15" | |
| 立柱转角B | - | - | - | - | - | - | ±12" | |
| 主轴行程W | mm | 550 | 800 | 1000 | 700 | 700 | - | - |
| 主电机功率 | kW | 17/22.5 | 37/51 | 37/51 | 37/51 | 37/51 | 22/30 | 22/30 |
| 切削进给速度 | ||||||||
| X,Y,Z | mm/min | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 | X:1-2000 | X:1-2000 |
| Y:1-6000 | Y:1-6000 | |||||||
| Z:1-3000 | Z:1-3000 | |||||||
| A,B | r/min | W:1-2000 | W:1-3000 | W:1-3000 | Z,W:1-3000 | Z,W:1-3000 | - | A,B:0-1.5 |
| 快移速度 | m/min | X,Y:9 W:2.4 | X,Y:8 W:3 | X,Y:9 W:3 | X,Y:6 Z,W:3 | X,Y:6 Z,W:3 | X,Y:10 Z:3.5 | X,Y:10 Z:3.5 |
| 刀库容量 | 40 | 40 | 40 | 40 | 40 | - | - | |
| 刀柄规格 | ISO 7:24 | ISO 7:24 | ISO 7:24 | ISO 7:24 | ISO 7:24 | ISO 7:24 | ISO 7:24 | |
| JT50 | JT50 | JT50 | JT50 | JT50 | JT50 | JT50 | ||
| 拉钉标准 | LD50D | LD50D | LD50D | LDA50 | LDA50 | LD50D | LD50D | |
| 定位精度 | ||||||||
| X、Y、Z、W | mm | X:0.22 Y,W:0.02 | X:0.035/100 Y:0.020 | X:0.032/1000 | X,Y: | X,Y: | X:±0.015/4000 | X:±0.015/4000 |
| W:0.02 | Y:0.026 | 0.026/1000 | 0.026/1000 | Y,Z:±0.015/ | Y,Z:±0.01/全长 | |||
| W:0.02 | Z,W:0.03 | Z,W:0.03 | 全长 | |||||
| A、B | sec | - | - | - | - | - | - | ±10“ |
| 重复定位精度 | ||||||||
| X、Y、Z、W | mm | X:0.025 | X:0.025/1000 | X:0.025/1000 | X,Y: | X,Y: | X:±0.008 | X:±0.008 |
| Y,W:0.016 | Y:0.020 | Y:0.020 | 0.013/1000 | 0.013/1000 | Y,Z:±0.005 | Y,Z:±0.005 | ||
| W:0.018 | W:0.018 | Z,W:0.013 | Z,W:0.013 | |||||
| A、B | sec | - | - | - | - | - | - | ±5“ |
| 机床外形尺寸（长×宽×高） | mm | 8000× | 8600× | 9300× | 8400× | 9000× | 7800× | 7800× |
| 2993× | 4490× | 5500× | 4230× | 4230× | 3500× | 3500× | ||
| 4500 | 4830 | 5600 | 5552 | 5552 | 4558 | 4558 | ||
| 机床重量 | kg | 28000 | 34000 | 42000 | 55000 | 65000 | 28000 | 28000 |
| 电气总容量 | KVA | 50 | 70 | 85 | 85 | 85 | 50 | 50 |
| 数控系统 | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS | |
| 840D | 840D | 840D | 840D | 840D | 840D | 840D |
